Документ, содержащий детальное описание последовательности действий людей в случае возникновения чрезвычайных ситуаций и схематическое изображение эвакуационных выходов и путей называется планом эвакуации. Указатели направления, знаки безопасности и план эвакуации позволяют обеспечить максимальную безопасность в местах, где собирается большое количество людей, если случилась авария, землетрясение, наводнение, возник пожар или произошло иное событие, угрожающее здоровью и жизни.
25.05. 2012 года Правительством РФ было принято постановление №390, устанавливающее правила противопожарного режима. Согласно этому постановлению, на любом объекте (за исключением жилых зданий), где постоянно находятся более 10 человек, должен быть план эвакуации при пожаре. Этим документом также оснащается каждый этаж производственного или общественного здания, где оборудовано 10 и более рабочих мест. Наличие плана эвакуации должен обеспечить руководитель или должностное лицо, в чьи обязанности входит осуществление контроля за соблюдением правил пожарной безопасности.

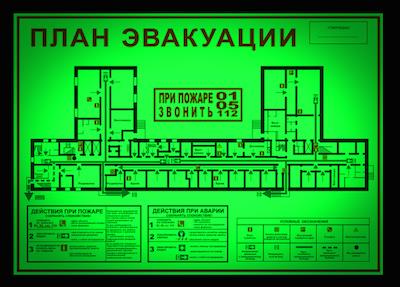

План эвакуации
Планы эвакуации выполняются в виде схем с контурным чертежом имеющихся на объекте лестничных маршей, коридоров, помещений и других зон, в которых могут работать или находиться люди. С помощью условных обозначений на них отмечаются аварийные и эвакуационные выходы, маршруты и направление движения; открытые наружные лестницы и лестничные незадымляемые площадки; места, в которых находятся средства первой помощи и индивидуальной защиты; расположение точек аварийной связи и пунктов противопожарной защиты. Все условные обозначения должны быть расшифрована и снабжены пояснительным текстом.
Назначение плана эвакуации
Документ должен обозначить эвакуационные выходы и пути, ведущие к ним, чтобы выход людей из здания был максимально удобен и безопасен. План эвакуации напоминает о первоочередных мерах и действиях при обнаружении пожара и помогает быстро отыскать пожарное оборудование, а также даёт возможность воспользоваться системой оповещения.
Виды планов эвакуации и предъявляемые требования
План эвакуации состоит из двух частей. Графическая включает с себя детальное (поэтажное и посекционное) изображение внутренней планировки объекта (здания, транспортного средства или сооружения), снабженное специальными символами и знаками. В текстовой части содержится:
- информация о системе оповещения в случае возникновения экстренных ситуаций;
- последовательность действий, необходимых для аварийной остановки механизмов и оборудования, отключения энергоснабжения и электропитания;
- перечень обязанностей персонала и порядок вызова медицинской экстренной помощи, подразделений МЧС и пожарных;
- алгоритм действий, которые необходимо предпринять для ручного управления системами противоаварийной и пожарной защиты;
- сведения об организации, осуществившей разработку плана эвакуации (на подобный вид деятельности требуется разрешение соответствующих органов).
План эвакуации, условные обозначения, чертежи и сопроводительные тексты должны соответствовать нормам, которые устанавливаются ГОСТом Р 12.2.143-2009.
Эвакуационные планы могут быть общими (сводными), локальными, секционными и этажными. Общие планы должны храниться у дежурного и в случае необходимости выдаваться ответственным за пожарную безопасность лицам или руководителю. Локальные разрабатываются для помещений (кают, гостиничных номеров, комнат в общежитии, больничных палат и т. д.) и должны быть размещены в этих помещениях. Этажные планы создаются для всего этажа, на них в обязательном порядке должен быть указан номер этажа. Секционные планы эвакуации разрабатывают, если:
- на этаже имеется несколько аварийных обособленных выходов, которые отделены перегородкой или стеной;
- этаж имеет площадь от 100 м² и больше;
- пути эвакуации достаточно сложные или имеют большую протяжённость;
- этаж оборудован турникетами, вращающимися, подъёмно-опускными или раздвижными дверями.
Секционные и этажные планы эвакуации выполняются в двух экземплярах. Один размещается на стене в строго определённом месте (отмеченном на плане) на высоте 180 см от уровня пола. Второй включают в общий план эвакуации.
Если в планировке объекта возникают изменения в результате ремонтных или реконструкционных работ, они должны быть отражены в соответствующих планах эвакуации.
Цветографические изображения символов и знаков (условных обозначений) должны быть выполнены в соответствии с нормативными документами, действующими в данной отрасли, резолюциями ИМО и ГОСТ Р.
Символы могут дополняться буквенными, цифровыми или комбинированными обозначениями.
Все условные обозначения на плане эвакуации должны выполняться в одном масштабе, их высота может варьироваться от 8 до 15 мм.
Обязательна текстовая расшифровка для всех условных обозначений, имеющихся в графической части плана эвакуации.
Размеры и особенности оформления плана эвакуации при пожаре
Размер плана зависит от площади объекта, количества аварийных выходов и его назначения. Секционные и этажные планы имеют размеры 600х400 (формат А2), локальные – 400х300 (формат А3).
Планы изготавливаются только из фотолюминесцентных материалов (ГОСТ Р 12.2.143-2009). Фон должен быть белым, надписи и символы делаются чёрного цвета. Минимальная высота шрифта – 3 мм. Необходимые фотометрические характеристики для материалов изготовления (ФЭС):
- яркость после отключения осветительных приборов – от 180 мкд/м² (через 10 мин) и от 20 мкд/м².(через 60 мин);
- послесвечение (длительность) – 24 часа.
Где размещается план эвакуации?
Размещение плана эвакуации должно производиться таким образом, чтобы обзор был открыт с любой стороны.
Пути к главным эвакуационным выходам обозначаются сплошной зелёной чертой. Эвакуационные пути к аварийным выходам обозначаются зелёной штрих-линией. Направление движение должно быть указано с помощью стрелок.
